熱泵熱水系統組成
作者：英泊索爾 發布時間：2020-01-14 瀏覽：149

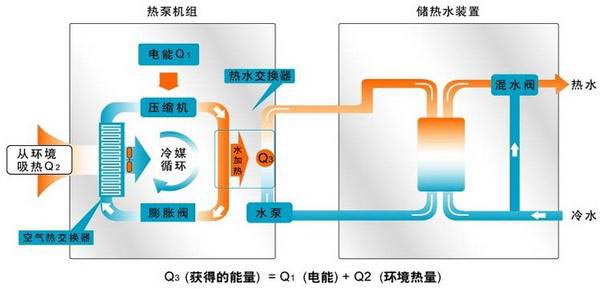

熱泵熱水系統包括熱泵主機和換熱儲水箱兩部分。熱泵主機部分包括風冷式蒸發器、熱泵及膨脹閥；換熱儲水箱為內置冷凝盤管的儲熱水箱。冷媒(工質)在蒸發管內吸收環境空氣中的熱量，通過熱泵循環由冷凝盤管在水箱內釋放熱量，加熱水箱中的水。
要搞清楚熱泵的工作原理，首先要懂得制冷系統的工作原理。制冷系統（壓縮式制冷）一般由四部分組成：熱泵、冷凝器、節流閥、蒸發器。其工作過程為：低溫低壓的液態制冷劑（例如氟利昂），首先在蒸發器里從低溫?zé)嵩矗ɡ缋鋬鏊┪鼰岵饣?。然后熱泵抽取蒸發器里氣化后的制冷劑氣體并壓縮到冷凝器內，此時制冷劑氣體變成高溫高壓氣體。該高溫高壓氣體在冷凝器內被高溫?zé)嵩矗ɡ缋鋮s水）冷卻凝結成液體，變成高溫高壓液體制冷劑。再經節流閥截流成低溫低壓液態制冷劑。如此就完成一個制冷循環。
對于一臺分體式熱泵冷暖空調來說，夏天制冷時就是把冷凝器放在室外，而把蒸發器放在室內。運行時就把室內的熱量輸送到了室外。而冬季則把蒸發器放在室外，把冷凝器放在室內，這樣就把室外的熱量輸送到了室內。當然我們不會換季時去拆裝設備了，而是通過體格轉換閥使蒸發器和冷凝器換位的。
熱泵空調里面有一個四通換向閥。在制冷工況下，室內熱交換器就是蒸發器，室外熱交換器（夏天往外呼呼出熱風的那個東西）就是冷凝器。冬季供熱的時候，四通換向閥切換，改變冷媒的流向，此時，室內熱交換器就是冷凝器，室外熱交換器（冬天往外呼呼出冷風的那個東西）就是蒸發器。
熱泵是以冷凝器放出的熱量來供熱的制冷系統，它被形象的稱為“熱量倍增器”。目前公司將熱泵制熱應用在家用冷暖空調器上，已經被廣泛地應用，其制熱系數已高達3.0以上。那么，利用熱泵的原理來制取熱水，消耗一度電所獲得的熱水，比普通電熱水器消耗三度電所獲得的熱水還要多，這是傳統熱水器所不能企及的。
目前市場上熱泵熱水器種類很多，主要有地源、水源和空氣能三種系列。水（地）源熱泵是利用一定溫度的水源(20℃以上)作為熱源以制冷劑為媒介，將土壤中、水源中的熱量吸收后經熱泵壓縮制熱，通過熱交換器與冷水交換熱量以達到取暖和制取熱水的目的,水源熱泵必須有一定溫度和流量的水源；空氣能熱泵以水源熱泵類似方法從空氣獲得熱量來加熱水。三種熱泵中，空氣能熱泵受到的條件限制最小，發展空間最大，因此本文著重對空氣能熱泵熱水器進行分析討論。
